¿Qué es un informe de sombras?
El informe de sombras de OpenSolar le permite generar fácil y rápidamente un análisis detallado de la incidencia de las sombras en cada grupo del módulo (o sea, una matriz) del diseño de su sistema en OpenSolar al diseñar en 3D. El informe ofrece un resumen de alto nivel de cada grupo del módulo e incluye:
1. El tamaño de la capacidad de CC
2. El fabricante de los módulos fotovoltaicos y su número
3. La inclinación y el acimut de la matriz
4. Los parámetros de acceso solar, factor de orientación de inclinación y fracción de recurso solar total (SOLO al utilizar la calculadora SAM).
También incluye hasta 3 tablas y gráficos adicionales en los que se desglosa la incidencia de las sombras en el grupo del módulo:
1. Acceso solar y promedios de sombras mensuales (SOLO al utilizar la calculadora SAM)
2. Horas de acceso solar por mes (SOLO al utilizar la calculadora SAM)
3. Diagrama de recorrido del sol
Requisitos:
1. Utilizar la calculadora de rendimiento SAM o MCS.
- Esto se puede configurar en la página Diseño, en Resumen > Configuración avanzada > Calculadora de producción energética.
- O bien puede establecer una calculadora particular por defecto yendo a Controlar > Diseño y hardware > Limitaciones urbanísticas y configuración de diseño > Configuración de simulación > Calculadora de producción energética.
2. Requiere un diseño en 3D.
- Si hay datos en 3D disponibles en la ubicación de su proyecto, puede utilizarlos directamente. (Más información al respecto en este artículo)
- Si NO hay datos en 3D disponibles en la ubicación de su proyecto, tendrá que crear un diseño en 3D del escenario por usted mismo. (Más información al respecto en este artículo)
Pasos para generar un informe de sombras
-
Asegúrese de que el sistema para el que quiere generar un informe de sombras está diseñado en 3D y que tiene habilitada la trayectoria de haces. De lo contrario, no podrá generar el informe de sombras.
-
Vaya a Proyecto > Información
-
Haga clic en Generar documento dentro del apartado Archivos del proyecto y seleccione Informe de sombras(genérico)
4. Si tiene varias Opciones de sistemas para ese proyecto, tendrá que seleccionar el sistema para el que quiere generar el informe de sombras.
5. Haga clic en «Generar» para crear el informe.
Nota: El Informe de sombras no puede generarse si las facetas se incluyen con más de un tipo de imagen. Cada vista oblicua cuenta como imagen individual y el 3D se trata como imagen de arriba a abajo.
Terminología
Acceso solar:
El acceso solar describe el porcentaje de insolación del plano de la matriz sobre la superficie de una matriz o módulo fotovoltaico que queda después de tener en cuenta las sombras. Matemáticamente, puede describirse mediante la ecuación siguiente:
Es importante recordar que OpenSolar tiene en cuenta los 3 componentes de la radiación: radiación directa, difusa y reflejada. Por tanto, el valor del acceso solar puede ser distinto a cero incluso si un objeto bloquea completamente la radiación directa e impide que llegue a los módulos fotovoltaicos debido a las aportaciones de la radiación difusa y la radiación reflejada.
Factor de orientación de inclinación (TOF):
Este factor es el porcentaje de la insolación solar sin sombra a la inclinación y acimut reales de una superficie de módulos o matriz, comparado con la inclinación y acimut óptimos, donde la inclinación y el acimut óptimos es la orientación que proporciona la mayor generación anual. Matemáticamente, puede describirse mediante la ecuación siguiente:
Como regla general, la orientación óptima que maximiza la insolación sobre un módulo fotovoltaico se produce, aproximadamente, cuando la inclinación es igual a la latitud y mirando al ecuador (es decir, el acimut es 0° para el hemisferio sur y 180° para el hemisferio norte). No obstante, en realidad, la inclinación óptima suele ser unos grados inferior a la latitud.
Fracción de recurso solar total (TSRF):
La fracción de recurso solar total proporciona la relación de la insolación disponible con sombra sobre la superficie del módulo o matriz, comparado con la insolación a una orientación óptima del módulo sin sombra. Matemáticamente, puede describirse mediante la ecuación siguiente:
Tenga en cuenta que también puede obtener la TSRF multiplicando el acceso solar por TOF.

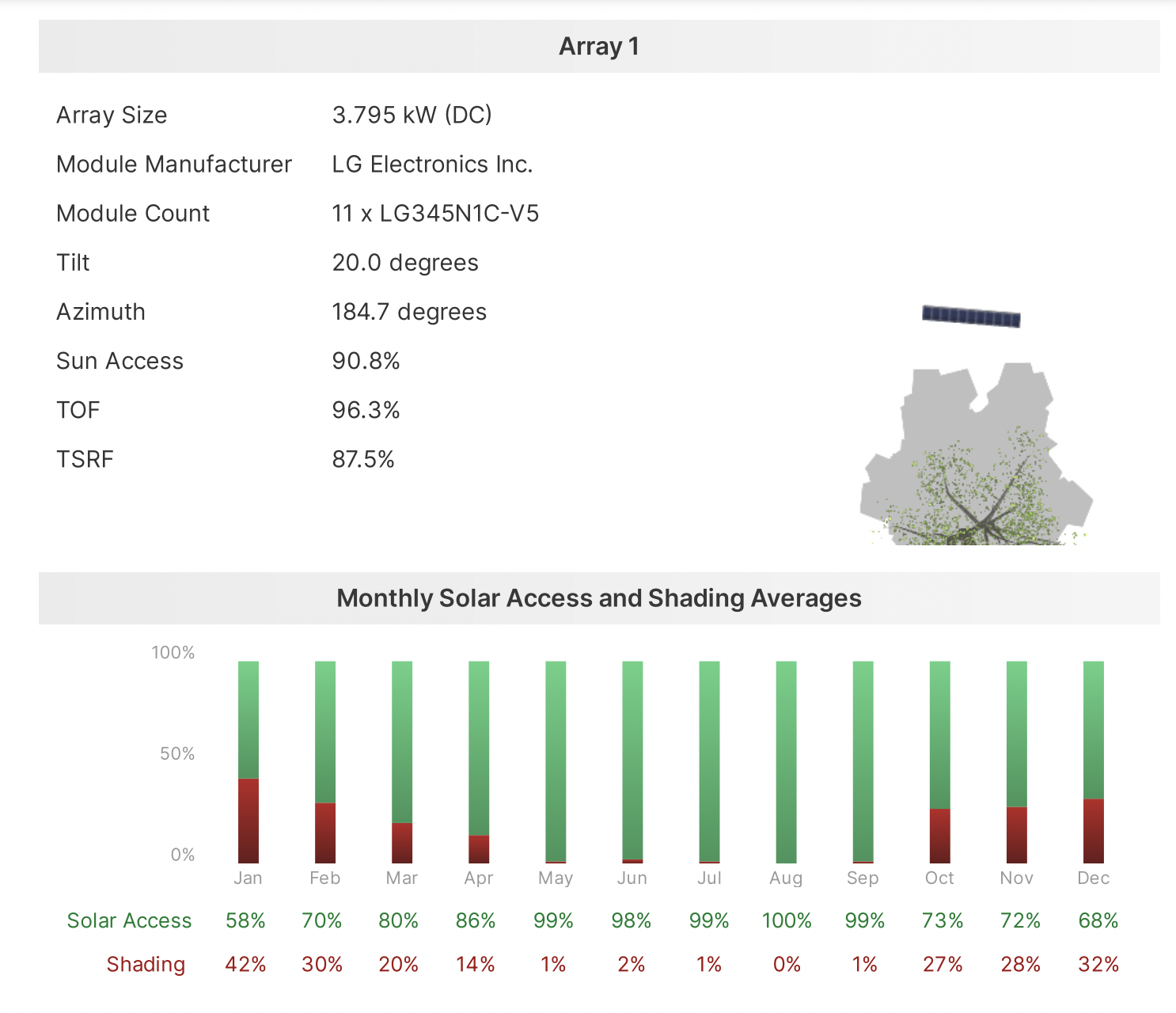

Ejemplo del informe de sombras para una matriz individual
Ejemplo del informe de sombras (MCS) para una matriz individual:
