Crear un diseño 3D sin datos 3D

En OpenSolar, puede crear un diseño 3D sin tener acceso a los datos del cartografiado 3D.

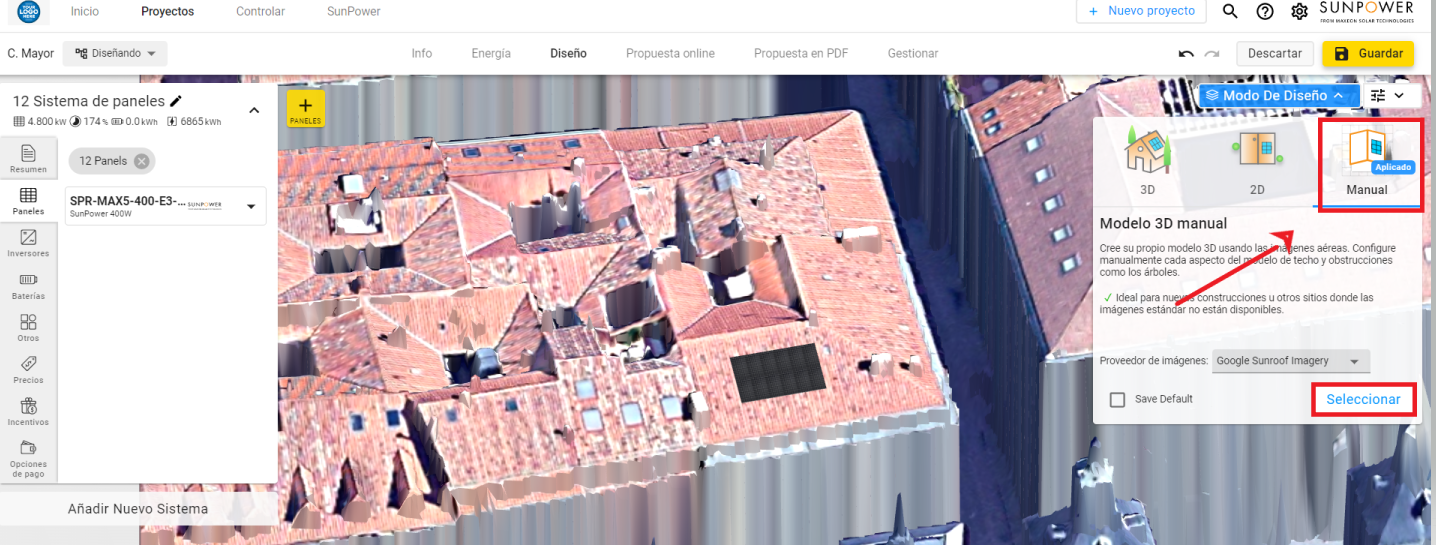

Tendrá que cambiar el tipo de mapa; para ello, haga clic en el icono de mapeado abajo a la izquierda y luego cámbielo a «ninguno» en la barra de herramientas de la izquierda.

Ahora tendrá un espacio en blanco para construir un diseño 3D con un tamaño de la cuadrícula de 10 metros de longitud.

Se orientará automáticamente al norte, pero puede cambiar la orientación haciendo clic en la N de la brújula en la parte superior derecha

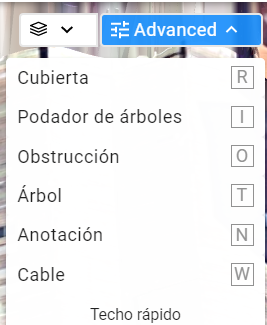

Use las herramientas de dibujo de la parte inferior derecha <insert screenshot> para dibujar una cubierta para su diseño solar.

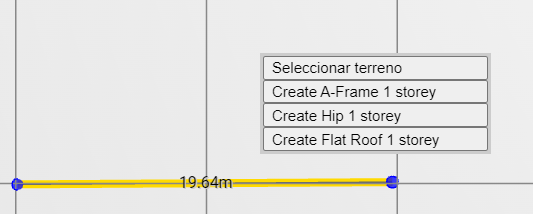

Si hace clic en dos puntos, puede dibujar una línea recta que mida lo mismo que la cubierta. A continuación, pulse la tecla Escape para dejar de dibujar. Seleccione esa línea que ha dibujado para que cambie a color amarillo y luego haga clic con el botón derecho del ratón sobre esa línea y seleccione el tipo de cubierta de su diseño.

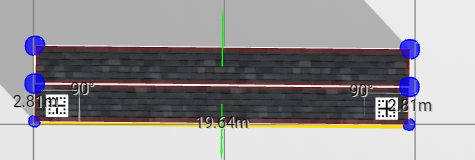

Aparecerá una cubierta sobre la que podrá dibujar. Podrá modificar esta cubierta seleccionando los puntos púrpura de las esquinas y pulsando «desplazar en horizontal» en la barra lateral izquierda para darle las dimensiones exactas.

También puede cambiar el tipo de cubierta y el tipo de pared con la barra de herramientas izquierda cuando seleccione este modelo.

Haga clic con el botón derecho del ratón y arrastre para girar el mapa o, si tiene un Trackpad (Mac), haga clic con dos dedos y arrastre.

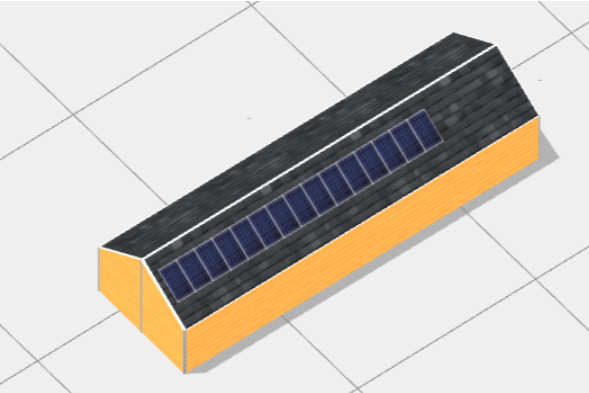

Puede usar el toque solar de la forma habitual para dibujar sus paneles sobre la cubierta. Los paneles se colocarán automáticamente sobre la cubierta al detectar el acimut y la pendiente.

Active OpenSolar 3D en la parte inferior de la barra de herramientas izquierda para habilitar el análisis de sombreado. Una vez que haya diseñado su matriz solar en la cubierta, selecciónela para que aparezca un recuadro amarillo a su alrededor y, a continuación, podrá ver un Informe de sombreado detallado de este grupo de paneles en la barra lateral izquierda. Puede acceder a más información sobre el Informe de sombreado aquí.

Podrá añadir algunas obstrucciones para representar un sombreado del mundo real. Para ello, vaya de nuevo a herramientas de dibujo y seleccione Árbol u Obstrucción. Puede colocar un objeto en el lugar adecuado, lo cual afectará al análisis de sombreado y a la potencia de salida anual del sistema solar.

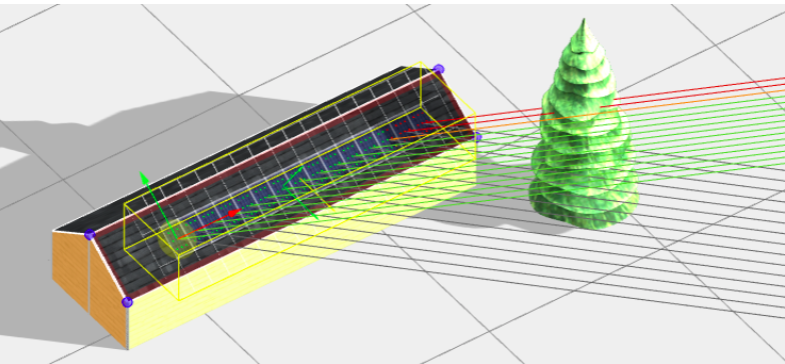

En este ejemplo, se ha seleccionado una hora concreta del día en el Informe de sombreado y las trayectorias de los haces muestran el efecto de un árbol cercano sobre esta matriz solar. Puede crear trayectorias de haces en cada hora del día para ver las pérdidas por sombras. Consulte el artículo antes mencionado para obtener más información sobre la interpretación y el uso de este Informe de sombreado.
