Schaltpläne auf OpenSolar (SLDs)

Dieser Artikel zeigt Ihnen, wie Sie SLDs auf OpenSolar erzeugen und anpassen können.

Was ist ein Schaltplan?



Ein Schaltplan ist eine vereinfachte Darstellung der Komponenten in einem elektrischen System und gibt an, wie die Komponenten angeordnet sind. Es kann auch wichtige Informationen zu Installationsdetails wie Spannung und Strom in der Anordnung im System liefern. Im Allgemeinen wird es verwendet, um einem Installateur mitzuteilen, wie das System verbunden wird.

Schaltpläne sind derzeit nur für in Australische, Britische und in Deutsche Konten verfügbar.



Wie kann man die Pläne auf OpenSolar generieren?



Schaltpläne auf OpenSolar übernehmen Informationen aus dem Entwurf Ihres Projekts. Sie benötigen einen Entwurf mit den entsprechenden Komponenten und Strings, um die vollständig ausgefüllte Vorlage zu erstellen.

• Sobald Sie Ihren Entwurf fertiggestellt haben, müssen Sie das Projekt speichern. Nachdem Sie Ihr Projekt gespeichert haben, können Sie in der Kopfzeile auf "SLD" klicken:

• Wählen Sie das Panel-System aus dem Dropdown-Menü, wenn Sie mehrere Systemoptionen haben.
• Die Vorlage ist standardmäßig auf das Org-Land (AU, UK oder DE) eingestellt. Wenn Sie jedoch ein Projekt in einem anderen Land entwerfen möchten, können Sie die verfügbaren Vorlagen aus dem zweiten Dropdown-Menü auswählen.





• Klicken Sie auf "Apply", nachdem Sie das Panelsystem und die Vorlage ausgewählt haben. Dadurch wird das Diagramm für Ihr Projekt entsprechend Ihrem Land erstellt.



Single Line Diagram für AU





Single Line Diagram für UK





Single Line Diagram für DE

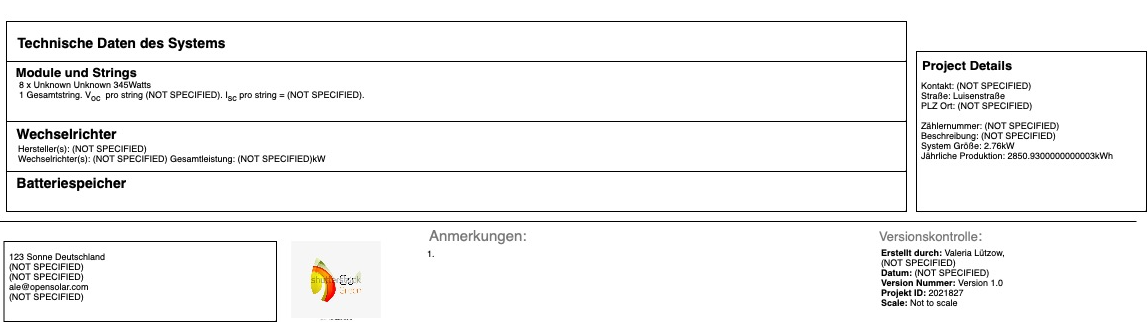

Die Systemspezifikationen in der Vorlage werden automatisch entsprechend Ihrem Entwurf ausgefüllt. Sie enthält Details zu:

• Module und Strings
• Wechselrichter
• Batterien
• Projekt-Details



Bitte beachten Sie: Die Informationen, die nicht in Ihr Projekt eingegeben werden, erscheinen als "NICHT ANGEGEBEN" in der Vorlage.



Wie können Sie die Vorlage bearbeiten?



Die erstellte Vorlage ist editierbar. Sie können Formen und Linien hinzufügen/entfernen/kopieren sowie Texte und Details nach Ihren Wünschen bearbeiten.



Bearbeiten von Objekten



Sie können Formen im Formatierungsfeld auf der rechten Seite bearbeiten. Es gibt mehrere Formatierungsoptionen:

• Ändern Sie die Farbe.a
• Hinzufügen eines Farbverlaufs.
• Ändern Sie die Breite, die Farbe und den Stil der Linie oder entfernen Sie sie.
• Ändern Sie die Deckkraft.
• Bearbeiten Sie den Stil der Form (Abgerundet, Schatten, Glas, Skizze).



Text bearbeiten



Textgröße, Schriftart und -farbe können auf der Registerkarte Text des Formatbedienfelds geändert werden. Doppelklicken Sie auf den Text, um erweiterte Textoptionen im Format bedienfeld zu erhalten.









Verschieben oder Löschen von Objekten

Um Objekte zu verschieben, wählen Sie sie zunächst aus und ziehen sie dann an ihre neue Position.





Mit dem Symbol Löschen in der Symbolleiste können Sie ausgewählte Objekte einfach entfernen. Dies funktioniert sowohl für einzelne als auch für mehrere ausgewählte Objekte.





Sie können Objekte auch löschen, indem Sie sie auswählen, mit der rechten Maustaste darauf klicken und dann im Menü die Option Löschen wählen (wenn Sie die Form mit ihrem Verbindungsstück löschen möchten, wählen Sie stattdessen Ausschneiden) oder den Tastaturbefehl Strg+Löschen (Cmd+Löschen auf einem Mac) verwenden.



Wenn Sie ein Objekt kopieren möchten, wählen Sie unter View > Layers (Ansicht > Ebene)  die oberste sichtbare Ebene im Diagramm aus.





Es erscheint ein Popup-Fenster mit der Bezeichnung "Layers", etwa so:



Nachdem Sie die oberste sichtbare Ebene ausgewählt haben, müssen Sie das zuletzt aktivierte Objekt markieren> Wählen Sie es aus, dann können Sie das Objekt in das Diagramm kopieren.





Wie speichere ich mein Schaltplan?

Sobald Sie die Bearbeitung Ihres SLD/Schemas abgeschlossen haben, können Sie es speichern, indem Sie zu File > Save (Datei > Speichern).





Nachdem Sie auf Speichern geklickt haben, wird Ihre SLD/Schematik-Datei im Bereich Info > Projektdateien generiert.





Sie können die Datei herunterladen, indem Sie auf die Schaltfläche "Download" klicken.

Bitte beachten Sie: Wenn Sie Änderungen an Ihren bestehenden SLDs/Schemata vornehmen, wird die alte Vorlage ersetzt und die neueste Vorlage in den Projektdateien erstellt.



Wie kann ich SLD/Schemata zu meiner Dokumentvorlage hinzufügen?

Sie können dies tun, indem Sie zu Steuerung> Andere> Dokumentvorlagen gehen.

Wählen Sie die Dokumentvorlage, in die Sie die SLD/Schemata einfügen möchten, fügen Sie den Platzhalter "Verbindungsdiagramm einbetten" in die Dokumentvorlage ein und speichern Sie sie.

Die SLD/Schaltpläne werden in die Dokumentvorlage eingefügt, wenn Sie das Dokument erstellen.

Wie immer, wenn Sie Probleme haben, zögern Sie nicht, uns direkt über ein Support Ticket zu kontaktieren.
