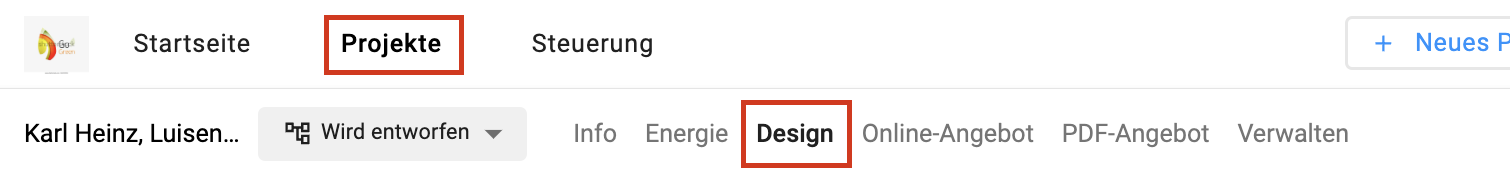

Dieser Artikel befindet sich in der Registerkarte Projekte > Design der App.
Wenn Sie ein fixes Neigungssystem für eine Bodenmontage oder ein Flachdach entwerfen möchten, können Sie dies in OpenSolar im Abschnitt Design für jedes einzelne Projekts tun.
Um Ihr Design zu starten, fügen Sie mithilfe von SolarTouch eine Reihe von Modulen hinzu, indem Sie auf die Schaltfläche klicken und dann das Layout der gewünschten Paneele mittels Klicken, Halten und Ziehen erstellen bzw. den Azimut festlegen. Lassen Sie die Maus los, sobald Ihre Reihe über die richtige Länge und den richtigen Azimut verfügt.

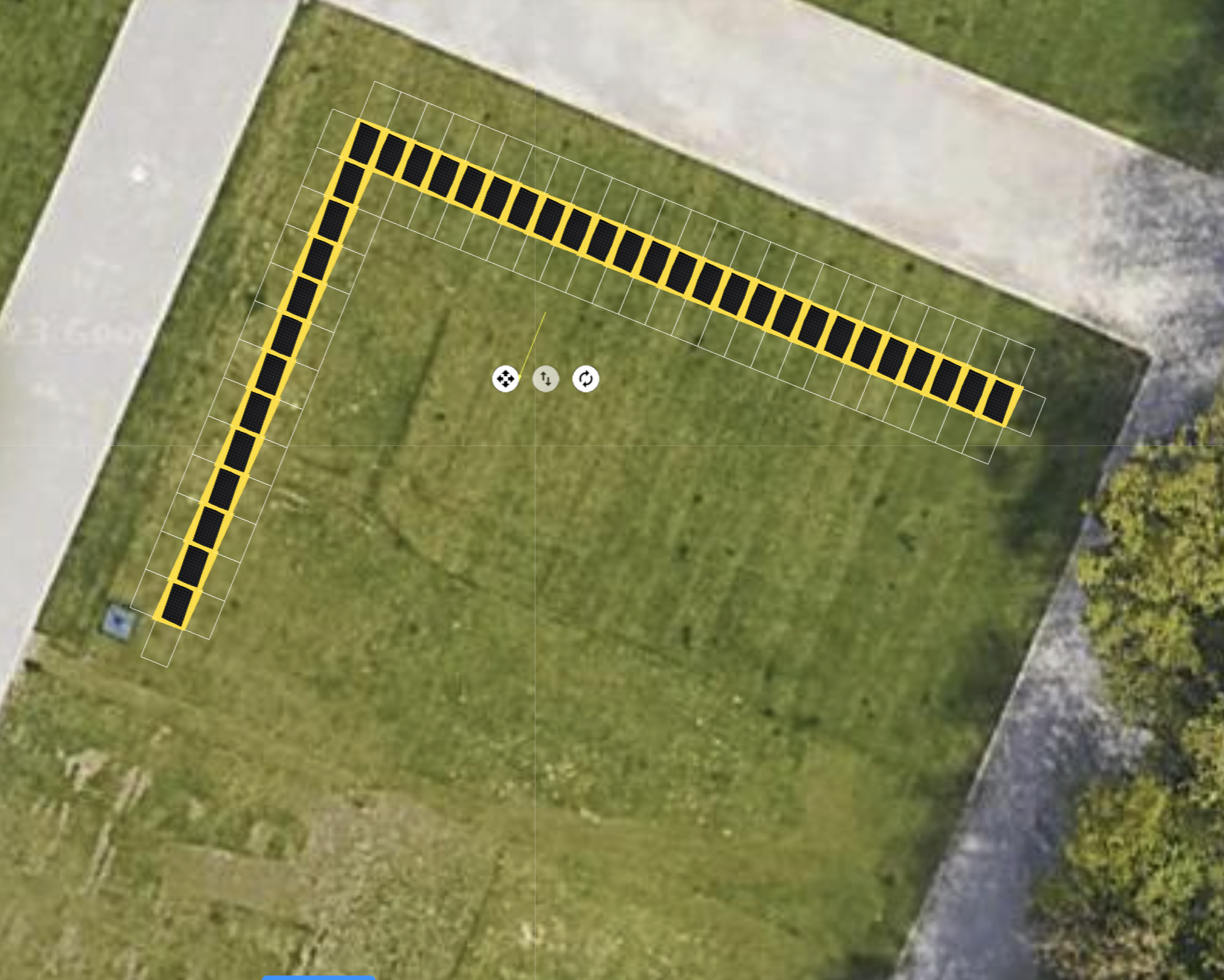

Nachdem Sie die erste Reihe von Modulen erstellt haben, ziehen Sie den Umriss eines Rechtecks, indem Sie die Maus gedrückt halten und sie entlang der automatisch bestückten Gitterquadrate ziehen.

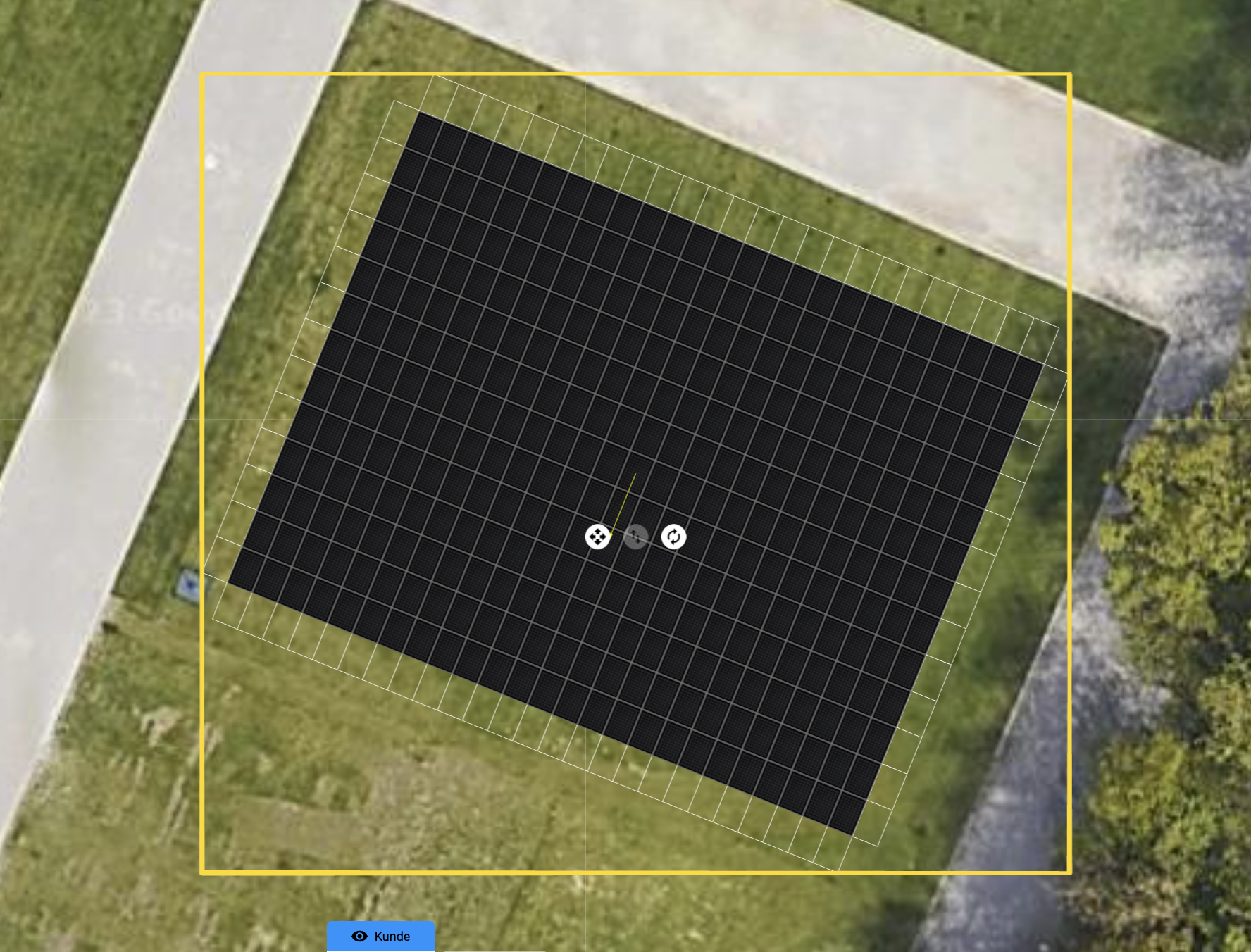

Klicken Sie auf der linken Seitenleiste dann auf , um einen großen Block an Paneelen zu erhalten.

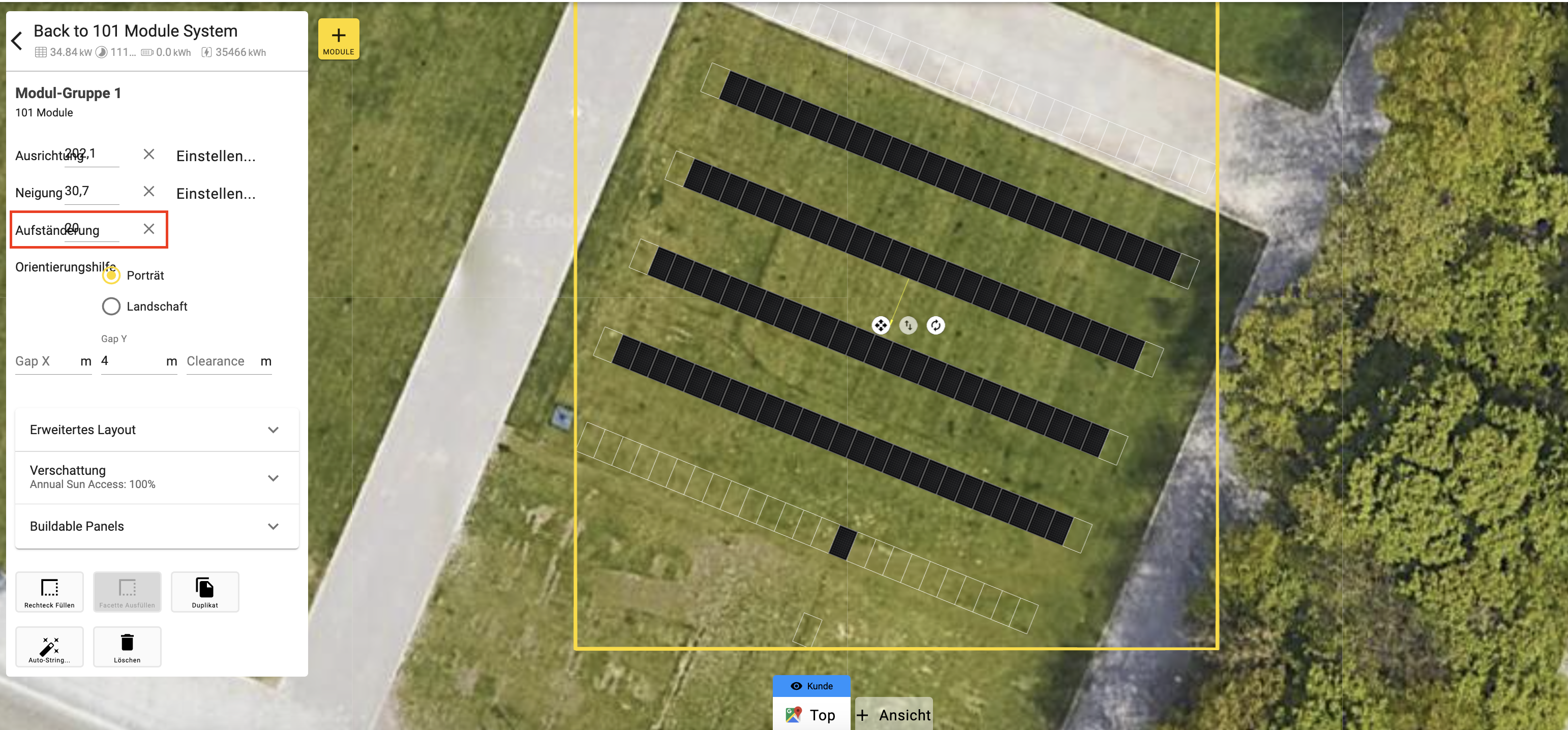

Stellen Sie anschließend auf der linken Seitenleiste den Abstand sowohl der X- als auch der Y-Koordinaten ein, indem Sie Zoll oder Meter eingeben, und legen Sie fest, ob Sie den Reihenabstand ändern möchten. Über die linke Seitenleiste können Sie zudem Neigung, Azimut und die einzelnen Gestelle anpassen.
Wenn Sie eine feste Neigung einstellen, geben Sie einen Wert in das Feld „Gestelle“ ein, um den Neigungswinkel abzubilden.
